Paano Kontrolin ang Kalidad ng Jet Grouting gamit ang High Pressure Rig?

Paano Kontrolin ang Kalidad ng Jet Grouting gamit ang High Pressure Rig?

Ang kontrol sa kalidad sa jet grouting ay pinakamahalaga, dahil ang proseso ay nagsasangkot ng nakatagong trabaho sa ilalim ng lupa kung saan ang mga depekto ay maaaring makompromiso ang integridad ng istruktura, higpit ng tubig, o pangmatagalang tibay. Mataas na presyonjet grouting rigs, bagama't napakabisa, ay nangangailangan ng masusing pangangasiwa upang matiyak ang pare-parehong mga resulta. Binabalangkas ng artikulong ito ang isang komprehensibong balangkas ng kontrol sa kalidad na sumasaklaw sa mga yugto ng pagpaplano, pagpapatupad, pagsubaybay, at pag-verify, na nakaayon sa mga internasyonal na pamantayan gaya ng EN 12716 at ASTM D6001.

1. Pagpaplano at Pagsubok bago ang Konstruksyon

Pagsisiyasat sa Lupa: Magsagawa ng mga detalyadong geotechnical na survey upang makilala ang pagkakaiba-iba ng lupa, tubig sa lupa, at mga sagabal.

Programa ng Pagsubok: Magsagawa ng mga pagsubok sa field para magtatag ng pinakamainam na mga parameter ng jetting (presyon, daloy, bilis ng pag-ikot/pag-alis) para sa iba't ibang layer ng lupa.

Disenyo ng Grout Mix: Pagsubok sa laboratoryo ng mga proporsyon ng grout para sa lakas, permeability, at workability. Gumamit ng mga additives kung kinakailangan para sa mga partikular na kondisyon.

2. Real-Time na Pagsubaybay sa Panahon ng Konstruksyon

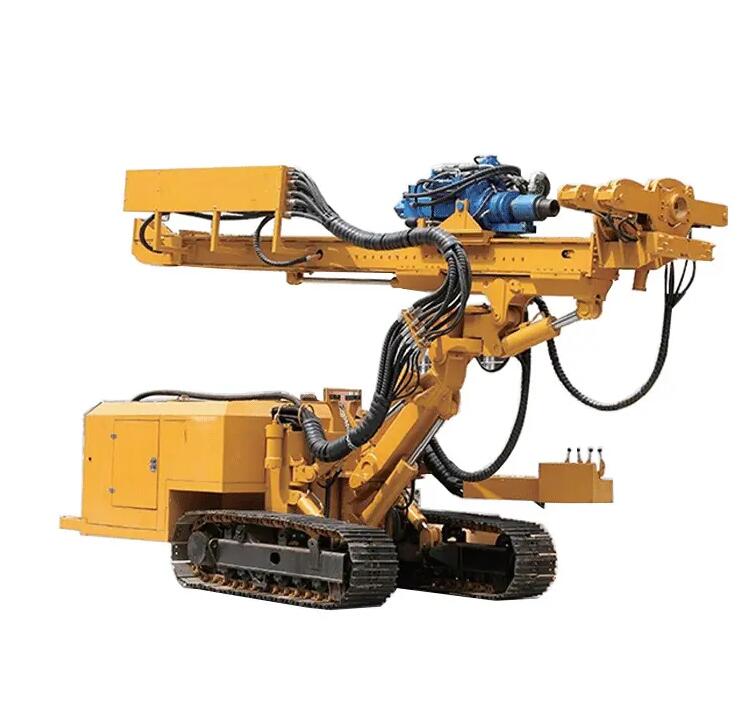

Ang mga modernong high-pressure rig ay nilagyan ng mga sensor at data logger upang masubaybayan:

Mga Hydraulic Parameter: Presyon ng iniksyon (karaniwang 30–60 MPa), bilis ng daloy, at volume.

Mga Parameter ng Mekanikal: Bilis ng pag-ikot (5–20 rpm), rate ng pag-alis (5–30 cm/min), at torque.

Mga Katangian ng Grout: Ang densidad at lagkit ay sinusukat inline.

Ang mga paglihis na lampas sa mga pagpapaubaya ay nagti-trigger ng mga alarma, na nag-uudyok ng mga agarang pagwawasto. Maaaring ayusin ng mga automated system ang mga parameter bilang tugon sa real-time na feedback.

3. Column Geometry at Continuity Assurance

Verticality at Alignment: Gumamit ng mga inclinometer o gyroscopic na tool para subaybayan ang verticality ng drill rod, lalo na para sa malalalim na column.

Kontrol ng Diameter ng Column: Ang mga hindi direktang pamamaraan tulad ng mga pagsubok sa pagtaas o pag-angat ng lupa ay maaaring magpahiwatig ng sapat na diameter. Para sa mga kritikal na proyekto, maaaring gumamit ng mga downhole camera o geophysical tomography.

Overlap Verification: Tiyaking magkakapatong ang mga sunud-sunod na column ayon sa disenyo (karaniwan ay 10–30% ng diameter) sa pamamagitan ng mga tumpak na sistema ng pagpoposisyon (GPS o kabuuang istasyon).

4. Kalidad at Paghawak ng Materyal

Mga Kontrol sa Batching Plant: Tinitiyak ng awtomatikong pag-batch na may mga sukat na batay sa timbang ang pare-parehong komposisyon ng grawt.

Pagsa-sample at Pagsubok: Kumuha ng madalas na mga sample ng grawt para sa pagtatakda ng oras, lakas, at mga pagsusuri sa density.

Pag-calibrate ng Kagamitan: Regular na i-calibrate ang mga pressure gauge, flow meter, at mga bomba.

5. Pagpapatunay pagkatapos ng Konstruksyon

Core Drilling at Laboratory Testing: I-extract ang mga core mula sa mga piling column para suriin ang hindi nakakulong na compressive strength, density, at homogeneity.

Mga Pagsusuri sa Permeability: Para sa mga cut-off na pader, magsagawa ng mga in-situ na pagsusuri sa permeability (hal., mga falling head test) o mga lab test sa mga core.

Non-Destructive Testing: Ang crosshole sonic logging, thermal imaging, o resistivity survey ay maaaring makakita ng mga void o inconsistencies.

Pagsusuri sa Pag-load: Magsagawa ng mga pagsusuri sa pagkarga ng plato o mga pagsusuri sa integridad para sa mga column na nagdadala ng pagkarga.

6. Dokumentasyon at Pagsunod

Panatilihin ang isang detalyadong dossier ng kalidad kasama ang:

Mga as-built na tala na may mga coordinate at lalim ng GPS.

Mga log ng parameter at ulat ng anomalya.

Mga sertipiko ng pagsubok sa laboratoryo at mga ulat ng inspeksyon.

Paghahambing ng mga resulta laban sa mga detalye ng disenyo (hal., lakas > 1 MPa, permeability < 10⁻⁶ cm/s).

Halimbawa ng Kaso: Pagtatatak ng Tunnel Portal

Sa isang railway tunnel project, ginamit ang jet grouting upang lumikha ng watertight seal sa paligid ng portal sa mabuhanging graba. Kasama sa kontrol sa kalidad ang real-time na pagsubaybay sa presyon/daloy, pang-araw-araw na pagsubok sa grawt, at pag-coring pagkatapos ng konstruksyon. Ang isang haligi ay nagpakita ng mababang lakas; Ang pagsisiyasat ay nagsiwalat ng isang naka-block na nozzle sa panahon ng pagtatayo. Ang haligi ay muling na-drill at na-rerouted, na nag-iwas sa potensyal na pagpasok ng tubig.

Mga Karaniwang Pitfalls at Remedies

Hindi pare-pareho ang Diameter: Kadalasan dahil sa iba't ibang bilis ng pag-withdraw. Lunas: Gumamit ng awtomatikong withdrawal control at mga operator ng tren.

Mahinang Lakas: Maaaring magresulta mula sa mahinang paghahalo ng ground-grout o hindi tamang ratio ng tubig-semento. Ayusin ang mga parameter at pahusayin ang oras ng paghahalo.

Mga Isyu sa Permeability: Ang mga gaps sa pagitan ng mga column ay maaaring matugunan sa pamamagitan ng overlapping na muling grouting.

Konklusyon

Kontrol sa kalidad sajet groutingna may mga high-pressure rig ay isang multi-layered na proseso na nangangailangan ng pagsasama ng teknolohiya, kadalubhasaan, at mahigpit na protocol. Sa pamamagitan ng pagtanggap ng digital monitoring, systematic testing, at adaptive management, ang mga inhinyero ay makakapaghatid ng mga jet-grouted na elemento na nakakatugon sa pinakamataas na pamantayan ng pagganap, na tinitiyak ang kaligtasan at mahabang buhay ng mga geotechnical na istruktura.
