Ano ang Iba't ibang Jet Grouting System: Single, Double, at Triple Fluid?

Ano ang Iba't ibang Jet Grouting System: Single, Double, at Triple Fluid?

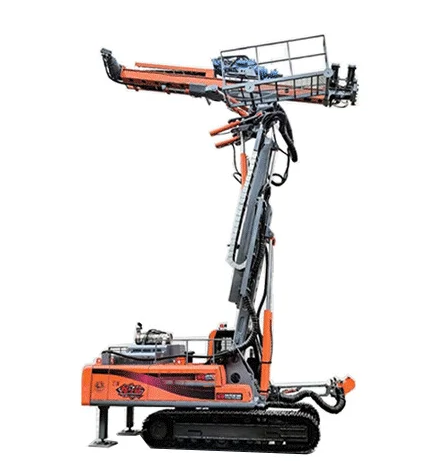

Ang jet grouting ay isang lubos na madaling ibagay na teknolohiya sa pagpapabuti ng lupa na gumagamit ng high pressure rotaryjet drilling rigupang lumikha ng mga elemento ng semento ng lupa. Ang versatility nito ay higit na nagmula sa paggamit ng tatlong natatanging sistema: Single Fluid, Double Fluid, at Triple Fluid. Gumagamit ang bawat sistema ng iba't ibang kumbinasyon ng mga likido (grout, hangin, at tubig) upang i-optimize ang proseso ng jetting para sa mga partikular na kondisyon ng lupa at mga gustong katangian ng column. Ang pagpili ng system ay nagsasangkot ng isang trade-off sa pagitan ng matamo na diameter ng column, gastos sa materyal, pagiging kumplikado ng pagpapatakbo, at kontrol sa mga katangian ng huling produkto.

Ang Single Fluid system (Jet 1) ay ang pinakapangunahing diskarte. Sa paraang ito, ang high pressure rotary jet drilling rig ay gumagamit ng iisang fluid—isang cement grout slurry—na ibinobomba sa napakataas na presyon (karaniwang 400-600 bar) sa pamamagitan ng nozzle sa monitor. Ang high-energy grout jet ay nakakasira sa nakapalibot na lupa at sabay-sabay na hinahalo dito upang bumuo ng isang haligi ng semento ng lupa. Ang spoil, na binubuo ng labis na grawt at displaced na lupa, ay natural na dumadaloy sa ibabaw. Ang sistemang ito ay mekanikal na mas simple ngunit sa pangkalahatan ay gumagawa ng pinakamaliit na mga diameter ng column para sa isang partikular na hanay ng mga parameter, dahil ang enerhiya ng grout jet ay mas mabilis na nababawasan ng lupa kaysa sa isang air-shrouded jet. Ito ay epektibo sa isang hanay ng mga lupa, mula sa cohesive clay hanggang sa butil-butil na buhangin.

Ang Double Fluid system (Jet 2) ay nagpapahusay sa erosive capacity ng jet sa pamamagitan ng pagdaragdag ng concentric shroud ng compressed air. Ang isang high pressure rotary jet drilling rig na na-configure para sa pamamaraang ito ay nag-iinject ng dalawang likido: isang grout slurry sa mataas na presyon at isang ring ng compressed air sa mas mababang presyon na pumapalibot sa grout jet. Ang air shroud na ito ay nagsisilbing insulator, na binabawasan ang friction sa pagitan ng grout jet at ng nakapalibot na lupa at pinipigilan ang jet na masira nang maaga. Nagbibigay-daan ito sa grout jet na mapanatili ang pagkakaugnay at enerhiya nito sa mas malaking distansya, na nagreresulta sa mas malaking diameter ng column kumpara sa nag-iisang fluid system sa parehong lupa. Ang return spoil ay pinaghalong grawt, lupa, at hangin, na mas mahusay na dinadala sa ibabaw.

Ang Triple Fluid system (Jet 3) ay ang pinaka-kumplikado at nag-aalok ng pinakamataas na antas ng kontrol. Pinaghihiwalay nito ang pag-andar ng pagguho ng lupa mula sa pag-andar ng grouting. Ang isang high pressure rotary jet drilling rig para sa triple fluid jet grouting ay gumagamit ng tatlong concentric fluid. Ang pinakaloob ay isang guide rod para sa hangin/tubig. Ang unang erosion fluid ay isang singsing ng mataas na presyon ng tubig (o tubig at hangin) na ginagamit lamang upang sirain ang istraktura ng lupa. Ang pangalawang erosion fluid ay isang shroud ng compressed air na pumapalibot sa water jet, na pinoprotektahan ito upang mapakinabangan ang cutting range at kahusayan nito. Sa wakas, ang isang low-pressure na grawt na slurry ay itinuturok sa pamamagitan ng isang hiwalay na nozzle sa ibaba ng mga erosion jet upang punan ang nalikhang lukab at ihalo sa eroded na lupa. Ang paghihiwalay na ito ay nagbibigay-daan para sa independiyenteng pag-optimize ng mga proseso ng pagputol at pag-grout, kadalasang nagbubunga ng pinakamalaki at pinaka-pantay na mga haligi, lalo na sa siksik o sementadong mga lupa.

Ang pagpili ng naaangkop na sistema para sa mataas na presyon ng umiinogjet drilling rigay isang kritikal na desisyon sa disenyo. Ang Single Fluid system ay kadalasang pinipili para sa pagiging simple nito at mas mababang gastos sa hindi gaanong mapaghamong mga kondisyon o para sa paggawa ng mas maliliit na column o panel. Ang Double Fluid system ay nagbibigay ng balanse, na nag-aalok ng mas malalaking diameter na walang ganap na kumplikado ng triple system. Ang Triple Fluid system, habang ang pinakamahal at teknikal na hinihingi, ay kailangang-kailangan para sa pagkamit ng malalaking diameter sa mahihirap na lupa tulad ng napakasiksik na buhangin, graba, o malambot na bato. Ang desisyon ay batay sa isang detalyadong geotechnical na pagsisiyasat, ang mga kinakailangang katangian ng column (lakas at diameter), at isang pagsusuri sa ekonomiya ng kabuuang gastos ng proyekto.
